スマートチンクエチェントプロジェクト

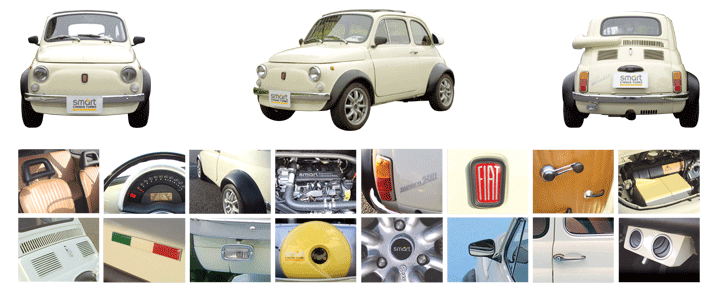

年代を問わず多くの人に愛され続けてきたFIAT500ですが、現代の道路事情を考えると、必ずしも愛らしいだけでは済まないことを気付かされます。
そんな中で私たちは、『気を使わずに、誰にでも乗れる地球に優しいFIAT500』
を目指して、製作していきたいと思っています。コンセプトは、

『愛らしいデザインはそのままに、地球とエコを考えた現代メカニズム！』


	仕様
	仕様		□ 車両型式／110 F □ エンジン／スマート用メルセデスエンジン（ターボ付き） □ 排気量／598cc □ ボディーサイズ／長さ3000×幅1490×高さ1380 (mm) □ 重量／620kg □ 定員／4人

下記に制作過程にあたっての、詳細を掲載してみましたのでご覧下さい！

MCC『スマート』のエンジンを搭載しました！
そう、このチンクエチェントはセミオートマチックなのです！
（スイッチひとつで普通のオートマにもなるよ！）
簡単に運転できるので、女の人もこの可愛い車でスイスイドライブ出来てしまうのです！
スマートのエンジンはターボ付きなので、結構パワーがあってイイ感じなのです！

こメーターユニットはスマートの物をそのまま流用し、外側のカバーはイメージを残して専用につくりました！
ターンシグナルやワイパー等のスイッチ類もスマートのまま使用しています。

ターンシグナルやワイパー等のスイッチ類もスマートのまま
使用しています。

ユニットの中身はそれぞれスマートのものを使用しています。
ダクト、ユニット本体はそれぞれABSを使って、チンクに収まるように作成しなおしました！
足元にユニット本体があると邪魔なので、ユニットはフロントフード内に収納してあります。

エアコンダクト

エアコン吹き出し口は、スズキのラパンを使用しました！リング部分をシルバーに塗装。なんともシックで可愛らしく仕上がりました！

エアコンユニット本体

パール入りのイエローとシルバーのツートンで、キリッと可愛いイメージに塗り分けてみました！外からはまったく見えなくなってしまうのですが、まぁまずお洒落は内側から！ということで。

フロントフード内

ポッコリとして可愛いオーバーフェンダー！FRPにて作成いたしました！
現在、やっぱりボディー色に塗り直そうかと検討中です。
スマートは元々のトレッドが広く、スイングアームタイプのフレームの幅から、これ以上狭くする事は出来ず、大袈裟ですがオーバーフェンダーを付ける事になってしまいました。でも、ぷっくりと可愛いからこれはこれでアリかな？と思っていますがいかがでしょう？

↑オーバーフェンダー用の型

レーシングサービスワタナベの協力で、チンク専用ホイールをマグネシウムで製作していただきました！
色々と相談に乗ってくれるワタナベは、本当に頼りになります！
相談する時は是非、『米々沢』さんに相談してみましょう！(笑)

FIAT500を得意とする『RISE』さんから、シュノーケルのデザインの依頼を受けました。

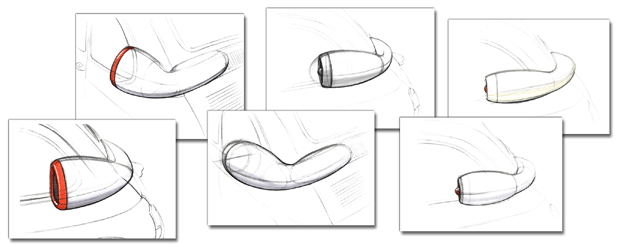

スケッチをベースに３種類のシュノーケルを試作しました！最終的にはスタイル１が選ばれました！

デザインイメージ
BODYの側面のRに合わせた、ネコ耳のイメージの開口部で、全体的に丸みを与えたデザインです。

style-1の試作は、三協ダイカスト(株)の、
ラピッドプロトタイピングシステム（樹脂粉末焼結積層造形機）による3Dモデリングにて、
プロトタイプを製作いたしました。(左上画像参照)
3Dデータから直接モデリングできるので、手間も少なく、寸法も正確です。
>>>三協ダイカスト(株)のHP
